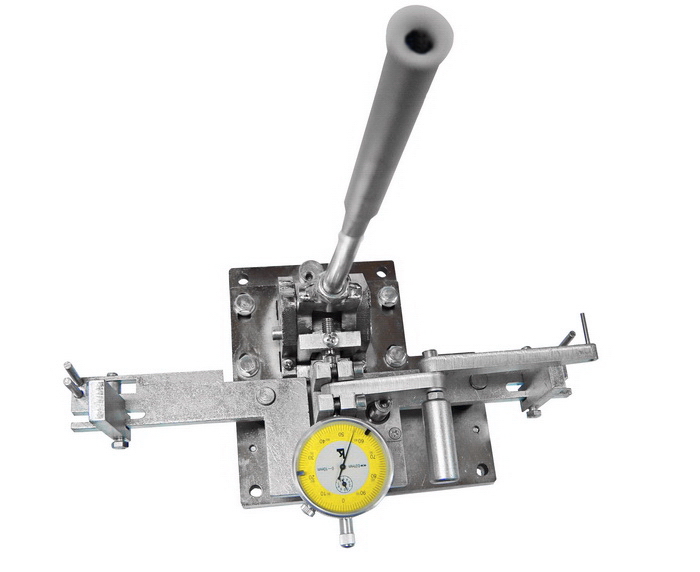

Станок для разводки зубьев ленточных пил

Станок для разводки зубьев ленточных пил

Технические характеристики:

1. Время разводки пилы длиной 4 м

2. Ширина пилы — 30-60 мм

3. Длина пилы — до 10 м

4. Габаритные размеры (без лучей) — 400х200х400 мм

Основные преимущества станка:

Пила прижимается в момент развода к неподвижной пластине упорной пластиной (по типу пресса), что гарантированно фиксирует ее тело, не позволяя ему прогибаться, и в итоге получать точный развод каждого зуба. Вы можете несколько раз нажать на рычаг для проверки и всегда увидите на индикаторе одно и то же значение.

Прижим разводимого зуба осуществляется точно в нужном месте, и толкатель гнет его по ломаной линии, а не по дуге.

Удобная регулировка станка для разводки ленточных пил по высоте тела пилы позволяет точно и быстро выставить нужную высоту разводимой части зуба.

Удобный толкатель разводного станка на три зуба с упорами позволяет одним движением, в полуавтоматическом режиме, быстро передвигать пилу и ставить каждый зуб точно в одном и том же месте, значительно ускоряя процесс развода при сохранении необходимой точности.

Всегда гарантированно точный развод каждого зуба. Легко пилить, отсутствует волна на древесине.

Особенности конструкции нашего разводного станка:

1. Вращающиеся опоры спинки пилы предотвращают образование риски.

2. Чтобы не возникало перекоса при установке высоты индикаторной платформы (высоты разводимой части зуба), движение платформы производится всего одним винтом.

3. Для обеспечения отгибания разводимой части зуба по ломаной линии, а не по радиусу, как на обычных разводных станках, рабочая зона неподвижной опорной пластины имеет сменную каленую вставку.

4. Во избежание образования выработки (ямки) и неизменности показаний индикатора в любой точке касания установлен каленый наконечник индикатора, имеющий шлифованный (с разницей толщины по всей поверхности 0.01мм), а не точеный (с разницей 0.1 мм) торец.

5. Чтобы во время движения зубья пилы не резали наконечник индикатора, в неподвижной опорной пластине установлены 2 отбойных шарика.

6. Для обеспечения постоянства точки толкания толкатель сделан в виде усеченного конуса с вращающимся подшипниковым шариком на конце.

7. Толкатель движется не прямо, а по радиусу. Это значительно уменьшает ломающие напряжения, что позволяет разводить без обламывания кончиков даже сильно каленые зубья. Но при этом всегда надо помнить, что развод необходимо проводить не одним сильным, а 2-3 слабыми движениями.

8. Чтобы во время развода при слишком большом усилии не ломались зубья (особенно каленые), в станке предусмотрен ограничитель усилия.

Разводка зубьев пилы, несмотря на кажущуюся простоту оказывается самым тяжелым процессом, т.к. после окончания развода точность его невозможно проверить по внешнему виду пилы, а от того, насколько точно он выполнен, в основном зависит качество поверхности пиломатериала.

Одним нажатием хорошо развести один и тем более два зуба сразу просто невозможно. Даже на хорошо настроенных таких станках разброс значений на индикаторе может достигать ± 10 и более единиц от необходимого значения. Это при условии, что пила будет хорошо пилить только при разнице развода в ± 2-е единицы на всех зубьях. При разнице развода некоторых зубьев до ± 5 единиц пила начнет пилить нормально, но быстро заволнит, т.к. часть зубьев уже почти не участвует в процессе пиления. При разнице развода некоторых зубьев больше 5-ти единиц в большую сторону Вы уже увидите отчетливые риски на поверхности пиломатериала, что ухудшает товарный вид продукции и, соответственно, снижает ее цену. Блок таких зубьев, расположенных рядом, может уводить пилу на сучках с образованием волны, что еще больше ухудшает качество получаемой продукции. При разнице развода некоторых зубьев больше 5-ти единиц в меньшую сторону часть зубьев перестанет работать совсем, увеличивая нагрузку на соседние зубья. Это особенно опасно, когда недоразведены сразу несколько зубьев подряд, тогда следующий за таким блоком зуб будет постоянно испытывать сильные динамические удары, которые приводят к образованию волны на сучках, а также к ускоренному формированию микротрещин и, в конечном итоге, к быстрому разрыву пилы.

В обычных разводных станках практически всегда присутствует эффект качелей, когда во время надавливания толкателем на зуб вместо отгибания зуба начинает выгибаться тело пилы и, соответственно, даже при одинаковых показаниях индикатора истинный развод зуба остается неизвестным. При повторном нажатии разница обычно достигает 10 и более единиц. Поэтому даже только что разведенная пила может сразу начать волнить.

Для наглядности можете взять новую ножовку по дереву и отпилить с краю часть ствола пиловочника диаметром 10-20 см. Затем возьмите пассатижи и хотя бы 5-10 зубьев пилы чуть разогните в разные стороны. Снова отпилите рядом часть ствола и, что называется, почувствуйте разницу!

Видео РС 30/60

Источник: www.westron.su

Станок для разводки зубьев ленточных пил

Развод ленточных пил

Процессом развода считается операция, связанная с отгибанием зубьев пилы в разные стороны для того, чтобы снизить трение ленты пилы о боковые поверхности пропила и исключить ее зажатие. Для свободного движения полотна в древесине необходимо обеспечивать ширину пропила, превосходящую толщину полотна, не менее чем на 30-60%.

Разводка делится на несколько видов, причем у них пока нет устоявшихся названий, поскольку производители пил называют их по-разному.

Стандартную разводку характеризует поочередное отгибание зубьев разные стороны.


Схема стандартной разводки

При зачищающей разводке зубья пильного полотна делятся по три, два из которых отгибаются в разные стороны, а третий остается на месте.


Схема зачищающей разводки

Ее преимущественно применяют при работе с твердыми породами древесины. Трапецеидальная форма каждого третьего зуба, остающегося по центру пилы, задает направление всей пильной ленте.

Наиболее сложной в исполнении является волнистая разводка, поскольку каждый последующий зуб в полуволне отгибается на все более возрастающую величину.


Схема волнистой разводки

При любом типе разводки зуб отгибается не от основания, а с отступом от него на 33-67% высоты зуба. Несмотря на то, что каждый производитель диктует свои требования по поводу показателей, связанных с разводом, все они не выходят за пределы 0,3-0,7 мм.

Общепринято деревья с мягкой древесиной пилить ленточными пилами, имеющими большой развод, а с твердой – малый. Но в любом случае развод должен быть таким, чтобы пиление происходило без образования вырезанного клина по центру.

Все зубья при разводе должны отгибаться на одну и ту же величину с допускаемой погрешностью до 0,1 мм. Если разводка будет неодинаковой, то пилу будет тянуть в направлении большего развода.

Приспособления для развода

Для развода существуют специальные разводные приспособления, отличающиеся большим разнообразием и функциональными возможностями. Сегодня многие специалисты по достоинству оценивают устройство для разводки пил «КЕДР» за его надежность, простоту и удобство в работе, а также невысокую цену.

Он представляет собой станок ручного применения, который обеспечивает точность разводки в 5 мкм. Станок снабжен специальными поддерживающими стойками для облегчения его применения. Наличие на станке индикатора часового типа максимально повышает точность разводки.

Тщательно продуманная конструкция разводного устройства «КЕДР» обеспечивает производительное и эффективное использование всего ресурса пилы, заданной производителем. Его можно легко настроить под необходимые параметры развода для обеспечения оптимальной ширины распила. В результате можно обойтись меньшей мощностью двигателя, т. к. снижаются силы трения при пилении.

Этот разводной станок легко и просто обеспечивает разводку, при которой сопротивление пилению минимально.

Каждая из пород дерева имеет характерную жесткость. В зависимости от этой характеристики, шаг зубьев пилы должен различаться. Для жестких пород шаг должен быть меньше.

Несмотря на явные преимущества данного станка над другими устройствами аналогичного назначения, он обладает доступной ценой, что также способствует все большему его признанию на просторах России.

Станок для разводки ленточных пил «КЕДР» обладает следующими техническими характеристиками:

  • габаритными размерами – 28,5х12,1х36 см;
  • шириной пил для развода – до 5 см;
  • шагом разводимых пил – 2,2 см;
  • весом – 5,2 кг.

Напомним и о более простых устройствах для развода пил-ножовок. Их применение для ленточных пил сопряжено с низкой точностью и большой трудоемкостью. Их использование оправдано только в случае отсутствия специальных устройств.

Читать еще:  Ножовка для продольного пила


Разводка

Признаки правильно разведенной пилы

О правильности развода можно судить по содержимому распила, заполненного смесью, 2/3 которой представляют опилки и 1/3– воздух. На практике это проявляется в том, что пила с правильной разведкой эвакуирует из распила более 4/5 объема древесной мелочи.

При очень большой разводке в распиле нарастает объем воздуха и при этом ухудшается удаление отходов. При малом разводе зубьев доска покрывается слоем из плотно спрессованных горячих опилок.

При слишком большом разводе пиление будет с рывками, при малом – станет волнообразным. Считаем нелишним напомнить еще раз, что разводится только верхняя часть зуба, чтобы пиление происходило только острым уголком у самой вершины зуба. Перед разводом пила точится с минимумом съема металла, буквально ограничивается зачисткой заусенцев.

Почему пила плохо пилит?

Это может быть следствием большого угла заточки зуба, что сопровождается при входе пилы в древесину скачком вверх. Затем обычно пиление протекает нормально до самого конца, но на выходе из бревна пила падает вниз. Такой режим пиления называют «отжатием», поскольку пила отжимается. Выход из положения – уменьшение угла заточки градуса на 2-3.

При значительном угле заточки и недостаточном разводе пила в начале входа в бревно совершает скачок вверх и форма доски получается кривой в «виде сабли». Качество доски восстанавливается уменьшением угла заточки градуса на 2 и увеличением развода. Доска получится похожей «на саблю» и при «нырянии» пилы вниз. Это есть совместное следствие малого угла заточки и недостаточной разводки. Выйти из этого положения можно увеличением заточного угла на два градуса и увеличением развода.

Если доска обильно облеплена рыхлыми на ощупь опилками, то это сигнализирует о малом разводе, который требует увеличения при одновременном уменьшении угла заточки.

Пропил в виде волны при острой пиле вызывается слишком маленьким разводом, который необходимо довести до нормальной величины.

Пиление тупой, ни разу не переточенной пилой приведет к тому, что она треснет по ложбинкам зуба. Это же может произойти, если пытаться распустить дерево пилой, развод которой недостаточен для данной работы или продолжать пилить уже затупленным полотном.

На пиле могут образоваться трещины с тыльной стороны, когда расстояние между задними упорами направляющих роликов и задней частью полотна слишком велико.

Явление «накатывания» опилок на полотно наблюдается, когда зубья пилы не слишком разведены и в пропиле нет нужного объема воздуха. В этом случае пила разогревается из-за трения об опилки, что приводит к напеканию древесной пыли на полотно пилы.

Если «накатывание» опилок занимает внутреннюю поверхность зуба, а полотно пилы чистое, то это объясняется рядом причин: плохой заточкой (слишком большой подачей или толстым съемом материала, приводящим к плохому качеству поверхности впадины зуба), чрезмерно огромным заточным углом зубьев или продолжением пиления затупленной пилой.

Иногда наблюдаются трещины со стороны впадин зубьев. Обычно так происходит, когда при переточках за один проход снимается много металла, что ведет к перекалу кромки зуба.

Многих проблем удастся избежать, если уделять достаточно внимания заточному камню, постоянно и тщательно его заправлять.

Надо помнить, что какой бы хороший станок не применялся для роспуска древесины, это всего лишь привод для пилы. Качество и эффективность работы по распилу на 90% связано с правильным обслуживанием пилы и лишь на 10% от общего состояния станка.

Заточной угол определяется углом отхода кромки зуба от вертикальной линии. Желательный в большинстве случаев угол заточки равен 10-12 о . Если распиливаются твердые породы и мерзлая древесина, то величина угла заточки должна быть 8-10 о . Для распиловки мягких пород он увеличивается до 12-15 о .

Разводка зубьев сильно сказывается на свойствах режущей кромки зуба. Надо помнить, что заточка зубьев уменьшает их высоту, а значит и разводку.

Заточные показатели пилы ленточного типа в функции от породы распускаемой древесины показаны в нижеследующей таблице.

Хар-ка
лезвия
Очень
мягкие
породы
Породы средней мягкости
Свежая
смолистая
Свежая несмолистая Вяленая пролежавшая 3-5 лет Мороженая
Угол заточки 12-16 12-16 12 8-12 8-10
Высота зуба 6,4мм* 4,8мм* 4,8мм* 4,8мм* 4,5мм*
Разводка зуба 0,61-0,66мм 0,58-0,61мм 0,51-0,56мм 0,41-0,46мм 0,41-0,46мм
Твердые породы
Свежая Вяленная
10-12 8-10
4,5мм* 4,0мм*
0,41-0,46мм 0,41-0,46мм

* — наименьшее допустимое значение.

Эти табличные данные не носят директивного характера, поэтому к каждой породе древесины необходим индивидуальный подбор параметров инструмента. Качество распиловки связано не только с удачным подбором этих показателей, но и от места, где идет применение, или от региона произрастания древесины, которая доставлена сюда на распиловку. Дело в том, что даже деревья одной и той же породы, могут иметь разную плотность и смолистость, обусловленную регионом.

Чтобы придать ленточной пиле большую стойкость и получить качественный рез, необходимо обильное смачивание полотна водой при распиловке деревьев с большим содержанием смолы. Пилам же для распиливания деревьев с малым содержанием смолы нужен мыльный раствор для смачивания. В мороз пилу лучше всего смачивать соляркой.

Источник: pilorama-kedr.com

Автоматический станок для разводки зубьев ленточных пил RWA

Станок предназначен для разводки зубьев ленточных пил.

Станок рекомендуется для лесопильных производств, мебельных и столярных комбинатов, которые используют ленточные бревнопильные и делительные станки.

Так же станок необходим для сервисных центров занимающихся заточкой дереворежущего инструмента.

Конструктивные особенности:

  • Автоматический режим разводки
    Движение толкателей подачи пилы и развода зубьев осуществляется в автоматическом режиме.
  • Толкатели развода зубьев
    Развод одновременно двух зубьев осуществляется специальными толкателями.
    Конструкцией станка предусмотрено два типа развода зубьев:
    • влево — вправо — прямо
    • влево — вправо
  • Настройка шага толкателя
    Станок оснащен настройкой шага пилы, что позволяет быстро переналадить станок для заточки различных видов пил.
  • Контроллер
    Контроллер разводного станка позволяет задавать количество зубьев (автоматическая остановка цикла) и регулировать скорость развода.
  • Индикатор величины развода
    Величина развода определяется индикаторами часового типа в процессе развода.

Производитель: Drozdowski

Родина бренда: Польша

Технические характеристики автоматического станка для разводки зубьев ленточных пил RWA
3,00 – 8,50 м
Рабочая скорость 80 — 120 зубьев/мин
Ширина пил 20 — 100 мм
Шаг зубьев 5 — 50 мм
Толщина пил до 1,2 мм
Подключенная мощность 0,37 кВ / 400 Вт
Габариты станка (м) 0,70 x 0,90 x (выс.) 1,2
Вес 160 кг

Отзывы об Автоматическом станке для разводки зубьев ленточных пил RWA

Пока нет отзывов на данный товар.

Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!

В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.

Информация не касающаяся товара будет удалена.

Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.

Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.

Источник: www.stankoff.ru

Станок для разводки зубьев ленточных пил

Станок АРС-13.1 предназначен для разводки ленточных пил

Установка следующих разводимых зубьев пилы производится в полуавтоматическом режиме при движении толкателя на 3-ти зуба до упора, т.е. не надо ловить рукой место установки каждого зуба в отдельности.

Благодаря этому время развода одной пилы при максимально возможной точности величины и линии развода уменьшается в 2-3 раза и составляет, после приобретения небольшого навыка, ≈ 7-10мин.

Точность развода и соответственно качество распила получается благодаря применению системы зажатия тела пилы по типу пресса. Т.е. тело пилы во время развода каждого зуба зажимается не слабыми подпружиненными прижимными штырями, а центральной пластиной настолько гарантированно, что при неограниченных повторных нажатиях на рычаг разброс в показаниях индикатора всегда будет максимум 1-2 деления.

В итоге: при разводе пилы устройстве Вы получаете быструю гарантированную точную разводку каждой пилы, у которой все режущие кромки зубьев находятся строго на одной линии и мах разницей в ±1 деление индикатора. С таким разводом пила будет работать только хорошо. В обычных разводных станках практически всегда присутствует эффект качелей — когда во время надавливания толкателем на зуб вместо отгибания зуба начинает выгибаться тело пилы и, соответственно, даже при одинаковых показаниях индикатора истинный развод зуба остается неизвестным. При повторном нажатии разница обычно достигает 10 и более единиц. Поэтому, даже только разведенная пила может сразу начать волнить.

Особенности конструкции разводного станка АРС-13.1:

  1. Вращающиеся опоры спинки пилы предотвращают образование риски.
  2. Чтобы не возникало перекоса при установке высоты индикаторной платформы (высоты разводимой части зуба), движение платформы производится всего одним винтом.
  3. Для обеспечения отгибания разводимой части зуба по ломаной линии, а не по радиусу как на обычных разводных станках, рабочая зона неподвижной опоры имеет твердосплавную пластину.
  4. Толкатель движется не прямо, а по радиусу. Это значительно уменьшает ломающие напряжения, что позволяет разводить без обламывания кончиков даже сильно каление зубья. Но при этом всегда надо помнить, что развод необходимо проводить не одним сильным, а 2-3мя слабыми движениями.
  5. Толкатель можно настроить так, чтобы он отгибал зуб только до определённого значения.
  6. Применение подшипника в механизме зажима ленточной пилы делает работу разводного станка мягкой, лёгкой, нежной.
  7. Регулировка усилия прижима пилы позволяет избежать возникновения люфтов в разводном станке, то есть даже через несколько лет станок будет работать, как новый(это из практики.
Характеристики Значение
Время разводки пилы длиной 4026 мм, мин 10
Макс. длина пилы, мм 10000
Ширина пилы, мм 30-60
Габаритные размеры (без лучей), мм 400х200х400
Масса, кг 6

Устройство станка для заточки и разводки ленточных пил

Пояснения к фото разводного станка

  1. корпус
  2. ручка толкателя
  3. контрогайка
  4. толкатель
  5. наконечник толкателя
  6. скоба толкателя
  7. неподвижный упор
  8. подвижный прижим
  9. ось скобы
  10. направляющая
  11. ограничители
  12. пластина поддержки пилы
  13. снование
  14. кронштейны
  15. индикатор
  16. стрелка индикатора
  17. ключ подъема
  18. возвратная планка
  19. винт регулировки усилия прижима
  20. стойка индикатора
  21. винт настройки высоты развода зуба
  22. кронштейн фиксатора
  23. фиксатор положения пилы
  24. серьги
  25. задний упор
  26. наковальня из твердого сплава
  27. подшипник поддержки пилы
  28. подшипник прижима
  29. крепёжные винты
  30. наконечник индикатора
  31. болт заднего упора
  32. зажигалка

Источник: www.slav-dvor.ru

Станки и приспособления для развода ленточных пил

Ленточные пилы: эксплуатация, обслуживание

Ленточная пила — основная деталь (расходник) режущей системы ленточной пилорамы. Именно от нее во многом зависит качество реза и скорость распиловки. Правильная подготовка и своевременное обслуживание пилы способствует значительно подлить срок ее службы, а так же обеспечить максимальный комфорт работы.

Признаки досрочного съема пилы с пилорамы, причины и способы их устранения:

1. При входе в бревно пила делает скачок вверх и пилит ровно практически до конца бревна, после чего падает вниз («отжим»).

Неоправданно большой передний угол. Уменьшить передний угол на несколько градусов.

2. При входе в бревно пила делает скачок вверх и идет по дуге. Также большой передний угол и недостаточный развод.

Следует уменьшить передний угол на несколько градусов и увеличить развод на 0.02-0.03 мм на сторону.

3. Пила «ныряет» вниз и идет по дуге. Здесь недостаточный передний угол и недостаточный развод одновременно.

Следует увеличить передний угол на несколько градусов и увеличить развод на 0.02-0.03 мм на сторону.

4. Пила «ныряет» вниз и затем пилит ровно.

Либо тупая пила, либо недостаточный передний угол, возможно из-за не заправленного абразивного круга. Если круг заправлен правильно, то следует увеличить передний угол на несколько градусов.

5. На доске остается слишком много опилок и они рыхлые на ощупь. Имеются характерные царапины поперек доски.

Это вызвано слишком большим разводом. Следует уменьшить развод.

6. Опилки на доске спрессованы и горячие на ощупь. Развод недостаточен.

Следует увеличить развод и уменьшить передний угол одновременно.

7. Пропил идет волной. Если пила острая, то мал развод.

Следует увеличить развод на 0.1-0.15 мм на сторону.

8. Пила покрывается трещинами сзади. Упорные ролики стоят далеко от тыльной стороны полотна пилы.

Установить ролики согласно «Руководству по обслуживанию пилорамы».

9. На новой пиле появляются трещины по впадинам зуба. Мал развод, или быстро затупилась пила по причине загрязнения бревна.

Увеличить развод; зачистить бревно.

10. На полотно пилы накатываются опилки.

Недостаточный развод. Увеличить развод на 0.1 мм.

11. Опилки накатываются на внутренней поверхности зуба, но на поверхности пилы этого не происходит.

Это обусловлено плохим качеством заточки — слишком большой съем металла и, как результат, плохое качество поверхности во впадине зуба. Если заточка качественная, то большой передний угол. Сдать на переточку.

12. Не новое, переточенное полотно пилы покрывается трещинами на впадинах зубьев. Большой съем металла за один проход, перекал поверхности зуба (засинение), либо форма зуба не соответствует эталону.

Отформовать зубья и сточить засинение. Тщательно проводить доводку зубьев.

13. «Засинение» поверхности зуба при заточке. Слишком большой съем металла, либо засален абразивный круг.

Уменьшить подачу, а также отформовать или зачистить абразивный круг.

Развод и заточка пилы

Важнейшим фактором успешности бизнеса по лесопилению является то, какие пилы используются на производстве. Имеет значение и размер пилы, и материал, из которого она сделана, и технология, по которой произведена.

Но даже использование пил оптимального размера, произведенных по самым современным стандартам, не позволит вам получить ту прибыль, на которую вы рассчитываете, если эти пилы не будут правильно заточены и разведены. Неправильный развод и заточка пилы ведут к появлению дефектов на пиломатериале, а значит, его стоимость существенно падает.

Особенно важна правильная заточка и развод пил при работе на ленточной пилораме. К сожалению, на практике многие даже путают последовательность этих процедур: сначала разводят пилу, потом затачивают. В результате развод зуба пилы «уходит», и пилу снова нужно разводить, либо, если этого не сделать, качество готовой продукции оставит желать лучшего.

Если же говорить о станках, на которых осуществляется заточка и развод пил, то здесь по-настоящему важна каждая деталь. Компания «Изумрудный лес» внесла свою лепту в разработку качественных разводных и заточных устройств.

Заточной станокЗаточной станок производства отличают тонкие регулировки, что позволяет регулировать размер подачи с точностью до 0,1 мм. Практически все заточные станки, существующие сегодня на рынке, затачивают какой-то один определенный шаг ленточной пилы. Станок позволяет затачивать 19, 22, 25 шаг, что является его значительным преимуществом.

Еще одна отличительная особенность станка – он не дает закалки кончику зуба пилы, потому что иначе кончик зуба при вхождении в бревно отвалится, в результате на доске возникнет волна. Станок позволяет затачивать пилы до 7 м. В случае выхода из строя каких-либо электрических двигателей, механизмов, кнопок комплектующие легко можно приобрести в автомобильном магазине.

Современные ленточные пилы – прочные и при этом эластичные. Несмотря на эти несомненные достоинства, значение правильного развода пилы сложно переоценить, потому что качество развода зуба пилы напрямую влияет на качество получаемого пиломатериала.

Разводной станок имеет правильную геометрию: при установке пилы в разводной станок корень зуба находится между щечками, которые зажимают пилу. Во многих других станках, в том числе от ряда известных производителей, это условие не выполняется. Поэтому при отгибании зуба происходит отклонение как зуба, так и тела пилы. Технически правильный развод пилы подразумевает другое: толкатель упирается в 1/3 часть зуба и отгибает только его кончик.

При изготовлении разводного станка используются два прижимных упора, которые при легком надавливании на рукоятку прижимают зуб к индикаторной головке. Толкатель, не доходя до кончика зуба, показывает фактический развод на ленточной пиле. Если он недостаточен, то оператор надавливает зуб до тех пор, пока он не будет разведен до необходимого размера. Считаем очень важным обратить внимание на один момент: у зуба ленточной пилы есть такое свойство, как память металла. Из-за него под воздействием инерции зуб стремится вернуться в исходное положение. Поэтому для правильной разводки недостаточно совершить по одному нажатию на каждый зуб: необходимо несколько раз воздействовать на зуб, чтобы он запомнил свое положение. Если кто-то будет говорить вам, что достаточно по одному разу нажать на каждый зуб, знайте: вас вводят в заблуждение.

Два прижимных упора с мощными пружинами, применяемые в станке, показывают фактический развод зуба пилы, что очень удобно: не нужно бесконечно откручивать и опять подсоединять толкатель, чтобы узнать, как по факту отведен зуб пилы.

Разводной станокЕще одна сильная сторона разводного станка производства компании – легкость и безопасность работы оператора: развод зуба происходит не за счет нажатия оператором толкателя вперед, как в ряде аналогов, а за счет собственного веса оператора и при помощи эксцентрика. В результате, у оператора не возникает растяжений кистей рук.

Итак, качественные разводной и заточной станки – то, что, несомненно, должно быть в арсенале каждого владельца пилорамы. Но сами по себе они не гарантируют качества пиломатериала, не позволят пиле служить долго, если на производстве будут использоваться пилорамы, имеющие серьезные технические недостатки.

Например, если ролики сделаны конусом, или они стали коническими, потому что пила их подточила, то даже при правильной заточке и разводке пила начинает искать свое место в бревне. Это произойдет, потому что ролики стоят под наклоном. Если на пилораме шкивы разведены и не находятся в одной плоскости, то пила развальцовывается не четко по середине, а с боков, и тогда напряжение идет на кромку ленточного полотна. Это также уменьшает срок службы пилы.

Так что роль правильной разводки и заточки пилы, конечно, велика, но эти факторы не определяют 90% качественного пиления, как это принято считать. Просто сама пила не сможет пилить идеально ровно и долго не выходить из строя, если, например, на пилораме используется жесткое натяжение.

Если вы только начинаете свой бизнес и пока не успели ознакомиться со всеми этими нюансами, рекомендуем обратиться к тем, кто работает на рынке не первый год. Телефон центрального офиса компании «Изумрудный лес» в Новосибирске: 8-800-555-35-15 (звонок бесплатный). Обращайтесь – и мы проконсультируем вас насчет выбора оборудования, исходя из ваших потребностей и вашего бюджета.

Станки для развода зубьев ленточных пил

Для насекания зубьев с шагом 0,5 мм храповое колесо заменяют. Сменную матрицу 11 прикрепляют к корпусу 1 винтами 12 и устанавливают с помощью упора 13. При установке новой ленты верхний валик отводят от нижнего специальным рычагом. При 116 ход/мин ползуна и шаге зубьев 6 мм приспособление за 1 ч насекает зубья на ленте длиной 41,76 м. Для производительной работы ленточных пил большое значение имеет правильный развод зубьев. Для развода зубьев ленточных пил применяют приспособление, схема действия которого представлена на 14 [8]. Приспособление приводится в действие вращением маховика 1, закрепленного на коленчатом валу 2. На последнем свободно расположены кольца-подшипники, в которых на резьбе закреплены изогнутые рычаги 3 и 4.

При вращении маховика они получают возвратно-поступательное движение. На конце рычага 3 установлен угольник со свободно висящей собачкой 5. При движении рычага 3 вправо собачка упирается в зуб полотна пилы 6. При одном повороте маховика пила продвигается на два зуба. Собачка с угольником скреплены шарнирпо, поэтому при обратном движении рычага собачка поднимается и скользит по зубьям пилы. Рычаги 4 являются элементами механизма развода зубьев (второй рычаг находится с обратной стороны корпуса). Рычаги 4 шарнирно соединены с кривошипной осью кулачка 7. Рычаги возвращаются в исходное положение пружинами 8. При вращении маховика рычаги 4 поворачивают кулачки 7, которые толкают пуансоны 9 навстречу друг другу. Два соседних зуба пилы отгибаются в разные стороны (разводятся). Пружины 8 возвращают кулачки 7 и пуансоны 9 в исходное положение.

Угол развода зубьев регулируют гайками 10 и с помощью заглубления резьбового конца рычагов в кольца на коленчатом валу. Угол развода зубьев 15° в обе стороны. Величина подачи собачки 5 регулируется гайкой 11. Механизм установки и закрепления ленточной пилы имеет две плиты, составляющие корпус приспособления, и находящийся между ними клин 12. Клин перемещается в корпусе, и зубья разводимой пилы всегда выступают над корпусом на определенную величину.

На Волгоградском тракторном заводе используют приспособление для разводки зубьев ленточных пил. Приспособление работает от ручного привода и состоит из двух дисков с буртиками, на которые устанавливается ленточная пила. Один из дисков подвижен для натяга пилы. Развод осуществляется двумя кулачками при помощи собачки, рычажка с роликом, копиров, рукоятки и рычагов.

Для вырубки и развода зубьев ленточных пил применяют автомат [54 ]. Прорезка зубьев производится на стальной ленте любой длины, которая далее разрезается на мерные ленты. При восстановлении ленточных пил на них вновь нарезают зубья. Автомат может быть установлен на отдельной станине, столе или верстаке; его габаритные размеры 380x320x250 мм, масса 16 кг; он оснащен электродвигателем мощностью 0,37 кВт, с частотой вращения вала 1400 об/мин.

На плите 1 автомата ( 15) установлены два кронштейна 2 и опорная планка 3. К одному кронштейну прикреплены опоры 4, в которых установлены червяк 5, несущий на себе шарикоподшипники, и ведомый шкив маховика 6. На другом кронштейне смонтирован эксцентрик 7 толкателя 8 подающего механизма и зубчатого колеса 9. Подающий механизм состоит из трех опор 10—12, на которых помещены червячная пара 13 и 14, ведущий ролик 15 для подачи заготовки ленты, нажимной ролик 16, рычаг 17 нажимного ролика и винт 18, регулирующий степень нажатия нажимного ролика. Для передвижения заготовки на шаг пилы на червяк 5 насажен сменный храповик 19. На валу 20 установлены ведущее зубчатое колесо 21, находящееся в зацеплении с зубчатым колесом эксцентрика толкателя подающего механизма, кулачковые диски 22—25, промежуточные втулки 26 и 27 и червячное колесо 28. На опорной планке 3 установлен комбинированный штамп ( 16); один из штампов служит для вырубки зубьев, а другой — для развода; штампы монтируют на плите 1 между двумя стойками 2 и 3. На основании плиты 1 вместе с матрицей вырубного штампа установлены две планки 4 и 5. Между матрицей вырубного штампа и направляющей планкой 6 имеется планка 7 зажимного устройства. Устройство кинематически связано с пуансоном вырубного штампа при помощи двух валиков 8 и 9 направляющих планок 10 и 11, между которыми вставлены пружина 12 и толкающая головка. На планку 11 надевается резиновое кольцо 14 и металлическое кольцо 15, при помощи которого лента прижимается во время вырубки зубьев. Для бокового прижима ленты в отверстии планки 4 смонтировано прижимное устройство. Оно состоит из фиксатора 16, прижимной планки 17 и пружины 18. Толкающая головка служит направляющей втулкой, в которую вставлена пружина 19. Ленту закрепляют гайкой 13. Гайка 20 толкающей головки опирается на металлическое кольцо 15 резинового кольца 14. Для освобождения ленты после вырубки и перемещения ее на новый участок служит пружина 12, которая возвращает зажимное устройство в первоначальное положение. Толкающая головка пуансона во время работы скользит по бронзовой втулке 21, запрессованной в планку стоек 2 и 3. В зависимости от силы зажима ленты она выступает над планкой на ту или иную величину. Штамп для развода зубьев не имеет зажимного устройства.

Пуансон 22 одним концом вставлен в толкающую головку 23, а другим — в планку 24. Его положение регулируется гайкой 25. Между гайкой 25 и направляющей втулкой 26 установлена пружина 27. Толкающая головка пуансона скользит по направляющей втулке 28, запрессованной в планку 29. Комбинированный штамп устанавливают на плиту и закрывают кожухом.

Для утолщения зубьев ленточных пил применяют аппарат «DIXA» (ПНР). Расстояние между зубьями, подвергающимися утолщению, 17 мм, минимальная высота зуба 9 мм, максимальная толщина пилы 3 мм. Для бокового профилирования, выравнивания и шлифования расплющенных зубьев ленточных пил используют станок DHCA-20 (ПНР).

Источник: kazap.ru

Ссылка на основную публикацию
Adblock
detector
